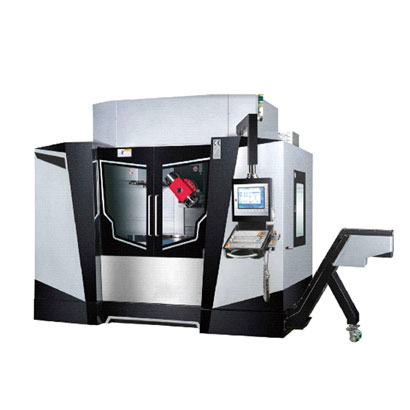

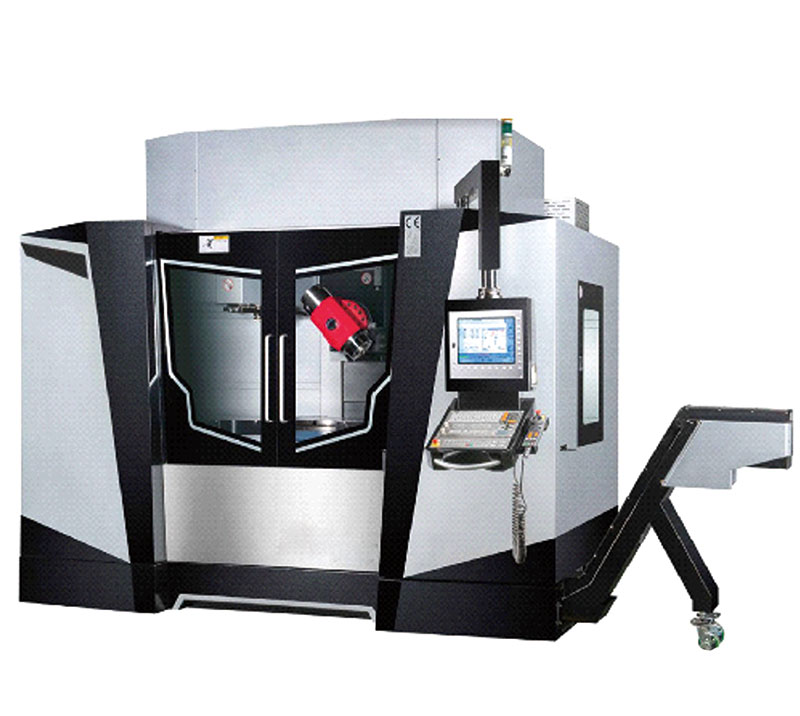

XKH 800摆头式五轴加工中心

XKH系列五轴联动叶片加工中心是为满足各类叶片加工的需要，应用技术五轴联动叶片加工中心。机床适合加工各种叶片及各类窄长形特殊性面的零件，涵盖了多种用途、多种规格和多种材质叶片加工范围，广泛用于能源等行业。

产品参数
产品优势
服务保障

技术参数：

项目		单位	XKH1600	XKH800	XKH800A	XKH400A
工作范围	头架、尾架主轴端面大距离	mm	1600	800		500
	A轴大回转半径	mm	440			300
	X、Y、Z轴	mm	2200/400/400	1250/400/400	1560/500/400	500/300/400
	A轴		n×360°
	B轴		±40°
进给	快速移动范围 (X/Y/Z)	m/min	Max.12			Max.12
	A轴	r/min	Max.45	Max.80		Max.120
	B轴	r/min	Max.12			Max.30
主轴	主轴转速	rpm	60-10000			60-15000
	主轴锥孔		HSK63A
	主轴功率	Kw	25			20.5
刀库	刀库容量	pcs	12/16
	大刀具直径	mm	φ63
	大刀具长度	mm	180			180
动力源	满载电流	A	200
	压缩空气工作压力	mpa	＞0.6
	电源要求		380（10%）V 50HZ
机床尺寸	机床外形尺寸	mm	4260×2600	3314×2600	3630×2720	3120×2818
	机床占地尺寸	mm	6100×5200	5200×5200	5470×5200	5400×5900
	机床高度	mm	2600			2432
	机床净重	Kg	12000	10000		8000
控制系统			Siemens

XKH系列五轴联动叶片加工中心是为满足各类叶片加工的需要，新构思设计研发的高效、高精度五轴联动叶片加工中心。机床适合加工各种叶片及各类窄长形特殊性面的零件，涵盖了多种用途、多种规格和多种材质叶片加工范围，广泛用于能源等行业。

结构特点：

头尾架双驱

头架和尾架均采用力矩电机驱动，响应快，无间隙；以适应航发叶片加工要求回转精度高、转速快、差补响应迅

速等需求。

全闭环反馈测量

直线坐标可采用精密直线光栅尺（可选），回转和摆动坐标采用精密角度编码器。

大功率精密电主轴

机床采用精密电主轴，功率大，转速高，回转精度高、快速响应性好，提高了传动效率；主轴锥孔HSK63，保证高速下刀柄与锥孔良好刚性，提高加工精度。

精密传动配置

直线轴由精密滚珠丝杠和精密直线导轨驱动，Z轴双丝杠同步驱动，传动刚性强，提高了机床刚性。

全防护安全结构

整体式机床防护；直线轴配置不锈钢导轨防护罩；电气控制柜采用全封闭结构，有效防尘、防油污，有良好的密封性；配安全门锁，实现开门断电。

大容量刀库

按客户加工要求配置大容量刀库，带自动刀库门，采用无机械手自动换刀，可任意换刀。

U轴伺服控制

尾座U轴伺服控制，根据工件的尺寸调整头尾架相对尺寸，调整范围450mm。

精密大流量冷却过滤系统

大流量道具冷却，配置切屑液过滤装置，流量不少于50L/min。

主要配置：

1.树脂砂铸件.
2.三轴滚珠丝杆台湾上银。
3.精密锁紧螺母。
4.台湾产主轴（巨匠），日本NSK轴承，主轴带轮及皮带。
5.台湾产增压缸（尚品）。
6.进口轴承（日本NSK）。
7.国产优质联轴器。
8.X、Y、Z(下)不锈钢导轨防护。
9.进口电子润滑泵（日本河谷）。
10.国产冷却系统含水泵、水箱。
11.气动元件（德国亚德客）。
12.主轴箱重锤配重。
13.可选配：自动螺旋排屑功能。
14.系统品牌可选：FANUC、广数、西门子、凯恩帝、三菱。
15.圆盘式刀库BT40-T24(台湾臻尚)。
16.带主轴油冷功能，中心吹气。
17 主要电器：SCHNETDER（施耐德）。
