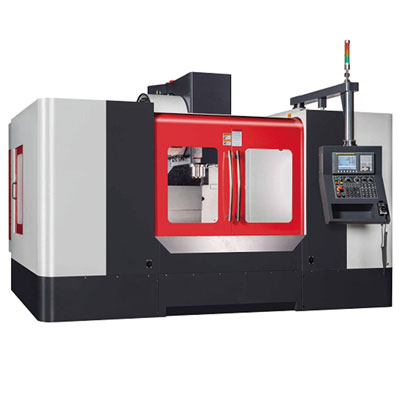

VMC 1700立式加工中心

VMC系列产品是为满足客户高速重负荷切削要求而研制开发的一款中大型立式加工中心产品。此系列产品进给电机功率大，速度高，承载能力强，具有适应面广、自动化程度高的特点。本机可广泛应用于各行业的机械加工。

产品参数
产品优势
服务保障

技术参数：

项目		单位	VMC1250	VMC1500	VMC1700
工作范围	X轴	mm	1270	1524	1700
	Y轴	mm	800
	Z轴	mm	850
	主轴端面至工作台面距离	mm	200-1050	180-1030	150-1000
	主轴中心至立柱导轨安装面距离	mm	918
工作台	工作台尺寸	mm	765×1524	800×1800	765×2000
	T型槽尺寸	mm	5-18×150
	工作台大承载能力	kg	2000
进给	快速移动速度（X/Y/Z）	mm/min	24000/24000/18000
进给	切削进给速度（X/Y/Z）	mm/min	3-15000
主轴	主轴转速	rpm	60-6000
	主轴锥孔		7:24 No.50
	主轴轴径	mm	φ110
	主轴扭矩	Nm	143
	主轴功率	Kw	11/15
刀库	刀库形式		机械手
	刀库容量	pcs	24
	换刀时间	sec.	3
	大刀具直径	mm	φ125
	相邻无刀大刀具直径	mm	φ250
	大刀具长度	mm	350
	大单刀重量	kg	15
	刀库承载能力	kg	200
动力源	满载电流	A	110
	压缩空气工作压力	mpa	0.6
	电源要求		380（1±10%）V 50HZ
机床尺寸	机床外形尺寸	mm	4200×3157	4350×3157	5000×3157
	机床占地尺寸	mm	4948×3400	5382×3400	6032×3400
	机床高度	mm	3600
	机床净重	kg	12500	13500	14600
控制系统			FANUC

VMC系列产品是为满足客户高速重负荷切削要求而研制开发的一款中大型立式加工中心产品。此系列产品进给电机功率大，速度高，承载能力强，具有适应面广、自动化程度高的特点。本机可广泛应用于各行业机械加工。

结构特点：

床身

机床Y轴采用了三导轨支撑并大限度地加大了导轨跨距，三轨总跨距达1500mm；床身宽大，刚性好，保证了机

床运行的高稳定性。

主轴

配置台湾主轴。主轴采用六个高品质进口轴承，其组件经严格动平

衡消除了旋转振动，稳定性。

高品质导轨

为保证机床兼顾高速进给与高刚性的特点，配置高品质进口品牌导轨，其宽度达达55mm，承载能力强，磨损小，

定位精度高。

大扭矩电机

采用大扭矩主轴电机，标配电机扭矩可达143Nm，满足高强度高刚性切削的加工需求。

加工空间大

大限度在扩大机床的加工空间， Y向行程可达800mm， Z向行程可达850mm，以充分满足中大型工件的加工需求。

人字形结构立柱

立柱结构采用人字形结构，横截面和结合面宽大，充分保证了立柱的结构刚度和结合刚度。

整机重量大

床身铸件采用优质树脂砂铸件，机床重量大，净重达12500-14600kg，保持机床的高刚性和高稳定性。

主要配置：
1.树脂砂铸件.
2.三轴滚珠丝杆台湾上银。
3.精密锁紧螺母。
4.台湾产主轴（巨匠），日本NSK轴承，主轴带轮及皮带。
5.台湾产增压缸（尚品）。
6.进口轴承（日本NSK）。
7.国产优质联轴器。
8.X、Y、Z(下)不锈钢导轨防护。
9.进口电子润滑泵（日本河谷）。
10.国产冷却系统含水泵、水箱。
11.气动元件（德国亚德客）。
12.主轴箱重锤配重。
13.可选配：自动螺旋排屑功能。
14.系统品牌可选：FANUC、广数、西门子、凯恩帝、三菱。
15.圆盘式刀库BT40-T24(台湾臻尚)。
16.带主轴油冷功能，中心吹气。
17 主要电器：SCHNETDER（施耐德）。
