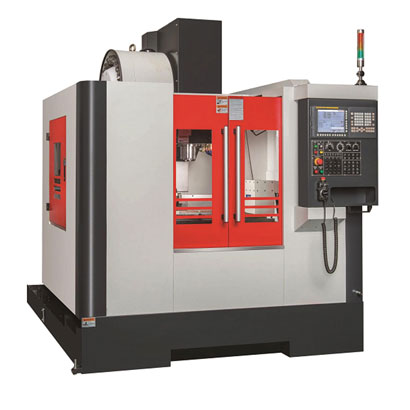

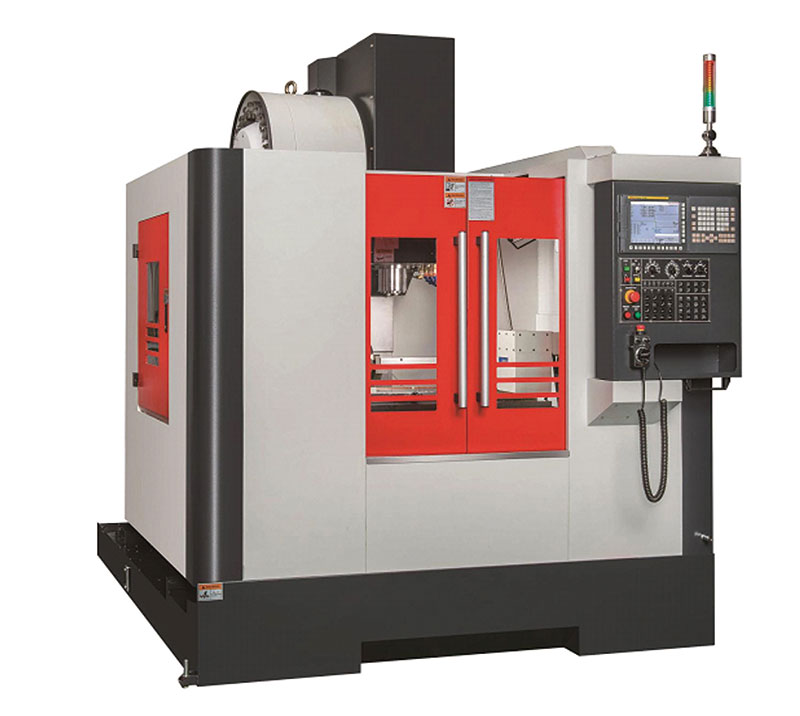

BV-100立式加工中心

BV系列产品是公司汇集多年制造经验，贴合用户要求，不断提升和完善的立式加工中心产品。此系列产品加工范围大，应用领域广，其模块化设计带来配置的多样化，满足客户对机床精度、刚性、可靠性的加工要求。

产品参数
产品优势
服务保障

技术参数：

项目		单位	BV75	BV85	BV100	BV120
工作范围	X轴	mm	762	862	1050	1200
	Y轴	mm	510（带A轴为450或490）
	Z轴	mm	560
	主轴端面至工作台面距离	mm	152-712
	主轴中心至立柱导轨安装面距离	mm	603.4
工作台	工作台尺寸	mm	610×900	610×1000	610×1300	610×1500
	T型槽尺寸	mm	5-18×100×125
	工作台大承载能力	kg	700		900
进给	快速移动速度（X/Y/Z）	mm/min	24000
	切削进给速度（X/Y/Z）	mm/min	3-15000
主轴	主轴转速	rpm	60-7000或60-8000或60-10000
	主轴锥孔		7:24 No.40
	主轴轴径	mm	φ70
	主轴扭矩	Nm	70
	主轴功率	Kw	11/15
刀库	刀库形式		机械手
	刀库容量	pcs	24
	换刀时间	sec.	1.8
	大刀具直径	mm	φ78
	相邻无刀大刀具直径	mm	φ150
	大刀具长度	mm	300
	大单刀重量	kg	7
	刀库承载能力	kg	84
动力源	满载电流	A	100
	压缩空气工作压力	mpa	0.6
	电源要求		380（1±10%）V 50HZ
机床尺寸	机床外形尺寸	mm	2882×2347		3282×2347	3712×2347
	机床占地尺寸	mm	4064×3280		4464×3280	4894×3280
	机床高度	mm	3018
	机床净重	kg	6000		6500	7000
控制系统			北京凯恩帝

BV系列产品是公司汇集多年制造经验，贴合用户要求，不断提升和完善的一款立式加工中心产品。此系列产品加工范围大，应用领域广，其模块化设计带来配置的多样化，满足客户对机床精度、刚性、可靠性的加工要求。

结构特点：

主轴

台湾主轴，主轴中心配置吹气装置，采用高品质轴承，其组建经严格动平衡消除了旋转振动，质量稳定，维护方便，零件更换成本低。

大功率电机

标配主轴及伺服电机均采用凯恩帝系列电机。

灌胶工艺

立柱与创神结合面上采用特种灌胶技术，安装时可调，保证了机床立柱与床身的垂直，增加了接触

刚度10%~15%。

高刚性床身

床身铸件采用优质树脂砂铸件，机床总体重量大，净重达6000-7000kg，保持机床的高刚性和高稳定性。

Y轴导轨跨距宽

大限度地加大了Y轴导轨跨距，消除了X轴运动过程中造成的重力倾覆现象，保证了机床运行稳定性

及综合刚度。

工作台承载大

与同规格同级别的机床相比，工作台可承载重量更高、尺寸更大的加工工作，BV75/85工作台承重为700kg，

BV100/120承重为900kg。

高品质导轨和丝杆

各直线运动轴采用进口品牌滚动直线导轨，定位精度高，传动效率高，适应高速运动且大幅降低驱动功率，承载

能力较强。

自动换刀装置

立柱上固定安装圆盘式机械手自动换刀机构，换刀动作快速准确，换刀时间为1.8秒；刀库容量为24把刀，充分满

足模具与一般零件加工的需要。

主要配置：

1.树脂砂铸件.
2.三轴滚珠丝杆台湾上银。
3.精密锁紧螺母。
4.台湾产主轴（巨匠），日本NSK轴承，主轴带轮及皮带。
5.台湾产增压缸（尚品）。
6.进口轴承（日本NSK）。
7.国产优质联轴器。
8.X、Y、Z(下)不锈钢导轨防护。
9.进口电子润滑泵（日本河谷）。
10.国产冷却系统含水泵、水箱。
11.气动元件（德国亚德客）。
12.主轴箱重锤配重。
13.可选配：自动螺旋排屑功能。
14.系统品牌可选：FANUC、广数、西门子、凯恩帝、三菱。
15.圆盘式刀库BT40-T24(台湾臻尚)。
16.带主轴油冷功能，中心吹气。
17 主要电器：SCHNETDER（施耐德）。
